設備簡介及特點

當今社會，先進的技術是第一生產力，先進的技術必然會淘汰落后的技術，纖維轉盤濾池技術正是這個污水處理時代的杰作。運營成本低、出水水質好并且穩定、占地面積非常小是它最顯著的特點，與以往傳統工藝相比有如下幾個優勢：

1、出水水質好并且穩定，達到國家一級A標準。反抽洗強度為333L/m.s，反洗頻率高，每兩個小時反洗一次，防止綠藻的生長，使濾布不堵塞、不板結。

2、纖維轉盤濾池的運行成本非常低，處理一噸水的運行成本只有0.004元（4厘），而傳統工藝（V型濾池、D型濾池、纖維束/球?yàn)V池）運行成本是0.2—0.3元，以一萬噸水為例，一年就可以節省50萬—70萬元。

3、纖維轉盤濾池與傳統工藝相比省去了鼓風機房、提升泵房、加氯間、清水池、沉淀池等土建，占地面積非常小，一萬噸水的占地面積只有15m，是傳統工藝的1/6—1/7。

4、纖維轉盤濾池省去了諸多構筑物、閥門、管線等，使得設備的保養、維修簡單方便，運行自動化程度相當高，因此無需專人看管，工人的勞動強度大大減低。

5、纖維轉盤濾池與以往傳統濾池相比省去了前加氯，這樣既降低了運行成本,又避免了工人操作的不安全隱患（CLO2濃度高可能出現閃爆，危及工人的生命安全）。

纖維轉盤濾池技術已相當成熟，在全國已有百家污水處理廠成功應用。該技術得到了全國越來越多企業的認可。

結構組成

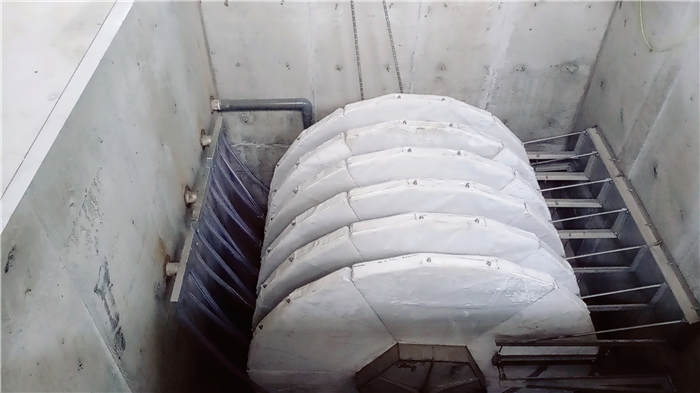

設備的核心裝置就是中間的過濾轉盤，它由6塊扇形組成，上面包裹著濾布，屬于插拔式結構，運輸維修特別方便。右上方的驅動電機帶動轉盤旋轉；濾盤中間是中空的中心集水筒；反沖洗裝置包括反抽吸吸盤，反抽吸水泵；排泥裝置包括排泥泵（也是反抽吸水泵）、斗型集泥槽，斗型集泥槽上面排布多孔的排泥管；還包括自控系統（PLC自動控制盤）。

工作原理

纖維轉盤濾池的運行狀態包括：過濾、反沖洗、排泥狀態。

（1）過濾：外進內出，污水重力流進入濾池，使濾盤全部浸沒在污水中。在濾池中設布水堰，使濾池內布水均勻并且進水產生低擾動。污水通過濾布過濾，過濾液經中空管收集后，經過出水堰排出濾池。在清洗過程中，過濾仍在進行。因此整個運行過程中過濾均為連續的。

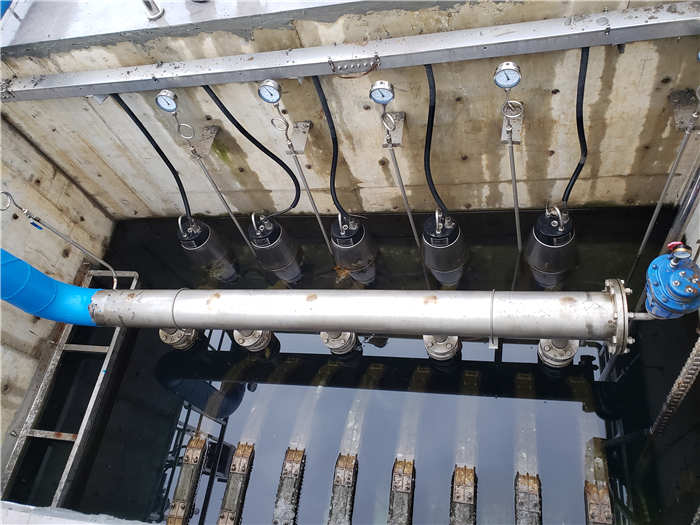

（2）清洗：過濾中部分污泥吸附于纖維毛濾布中，逐漸形成污泥層。隨著濾布上污泥的積聚，濾布過濾阻力增加，濾池水位逐漸升高。濾池內的液位傳感器監測池內液位變化，當該池內液位到達清洗設定值（高水位）時，PLC即可啟動反洗泵，開始清洗過程。反洗時間和周期可以調整。濾布上的污泥通過反抽吸裝置，經由反洗水泵，排出廠區排水系統。清洗時，濾池可連續過濾。

過濾期間，過濾轉盤處于靜態，有利于污泥的池底沉積。清洗期間，過濾轉盤以0.5～1轉/分鐘的速度旋轉。反洗水泵負壓抽吸濾布表面，吸除濾布上積聚的污泥顆粒，過濾轉盤內的水自里向外被同時抽吸，對濾布起清洗作用。瞬時沖洗面積僅占全過濾轉盤面積的1%左右，反沖洗過程為間歇。

正常清洗時，每次清洗一組濾盤，通過自動切換抽吸泵管道上的電動閥控制，纖維轉盤濾池一個完整的清洗過程中各組的清洗交替進行，其間抽吸泵的工作是連續的。當進水水質突然惡化，液位上升后觸發超高液位報警，設備進行強制反洗直至設備正常過濾后解除報警，并上傳數據。

（3）排泥：纖維轉盤濾池的過濾轉盤下設有斗形池底，有利于池底污泥的收集。污泥池底沉積減少了濾布上的污泥量，可延長過濾時間，減少反洗水量。經過一設定的時間段，PLC啟動排泥泵，通過池底穿孔排泥管將污泥回流至廠區排水系統。其中，排泥間隔時間及排泥歷時可予以調整。

另外，濾池前的處理系統出現故障時，可啟動排泥系統以發揮清空濾池的作用。
