V型濾池工作原理

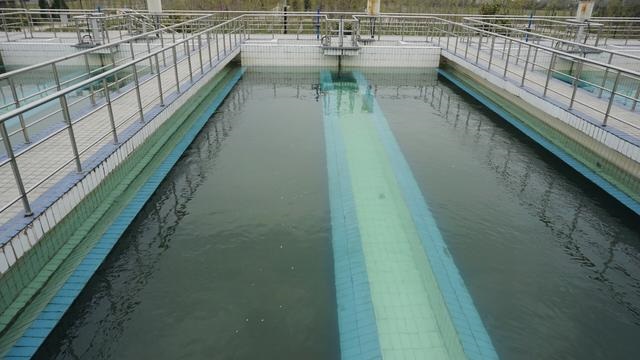

V型濾池是引進法國德格雷蒙公司設計的一種快濾池，在原有工藝的基礎上獨立研發改良的一種高效過濾設備，V型濾池因兩側(或一側也可)進水槽設計成V字形而得名，目前在我國普遍應用，適用于大、中型水廠。

V型濾池一般采用較粗、較厚的均勻顆粒的石英砂濾層，V型濾池提升了過濾及反沖洗的自動化控制，另外由于采用了不使濾層膨脹的氣、水同時反沖洗兼有待濾水的表面掃洗，明顯提升了濾池的反沖洗效果，改善V型濾池過濾能力的再生狀況，從而增大濾池的截污能力，降低了濾池的反沖洗頻率，具有出水水質好、濾速高、運行周期長、反沖洗效果好、節能和便于自動化管理等特點。

V型濾池設計參數及濾料重要性：

濾速可達7~20m/h，一般為12.5~15.0m/h。

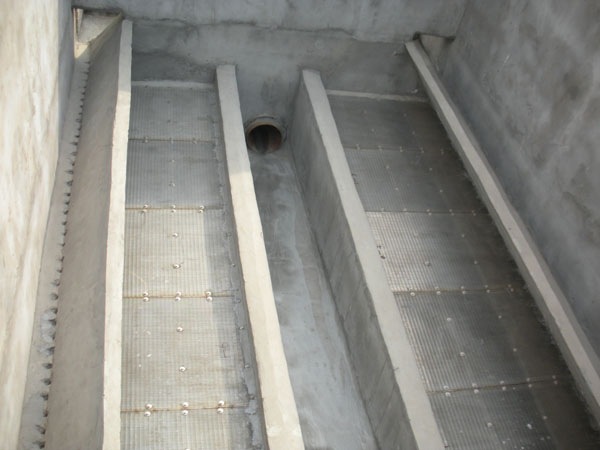

采用單層加厚均粒濾料，粒徑一般為0.95~1.35mm，允許擴大到0.7~2.0mm，不均勻系數1.2~1.6或1.8之間，對于濾速在7~20m/h之間的濾池，其濾層高度在0.95~1.5m之間選用，對于更高的濾速還可相應增加，底部采用帶長柄濾頭底板的排水系統，不設礫石承托層，濾頭采用網狀布置，約55個/平方米。

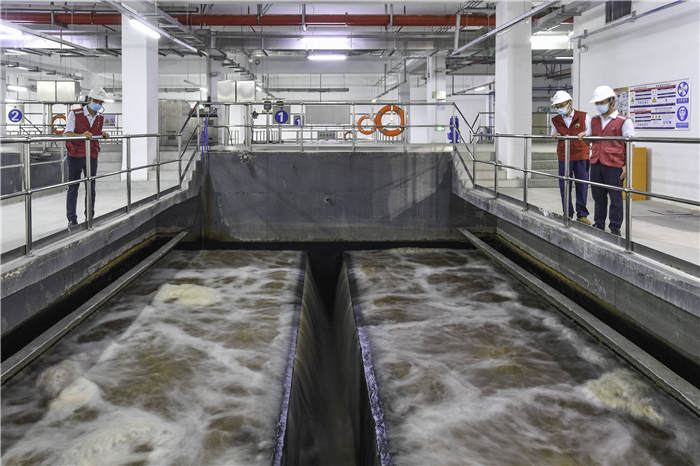

反沖洗一般采用氣沖、氣水同時反沖和水沖三個過程，反沖洗效果好，大大節省反沖洗水量和電耗，氣沖強度為50~60m/(h.m)(13~16L/s.m)，清水沖洗強度為13~15m/(h.m)(3.6~4.1L/s.m)，表面掃洗用原水，一般為5~8m/(h.m)(1.4~2.2L/s.m)。

整個濾料層在深度方向的粒徑分布基本均勻，在反沖洗過程中濾料層不膨脹，不發生水力分級現象，保證深層截污，濾層含污能力高，濾層以上的水深一般大于1.2m，反沖洗時水位下降到排水槽頂，水深只有0.5m。
