設備簡介

斜管（板）沉淀池是指在沉淀區內設有斜管的沉淀池。組裝形式有斜管和斜板兩種。在平流式或豎流式沉淀池的沉淀區內利用傾斜的斜管或斜板分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動擠壓內部的水分并分離。

根據其相互運動方向分為逆（異）向流、同向流和側向流三種不同分離方式。每兩塊平行斜板間（或平行管內）相當于一個很淺的沉淀池

淺池理論原理

設斜管沉淀池池長為L，池中水平流速為V，顆粒沉速為u0，在理想狀態下，L/H=V/ u0。可見L與V值不變時，池深H越淺，可被去除的懸浮物顆粒越小。若用水平隔板，將H分成3層，每層層深為H/3，在u0與v不變的條件下，只需L/3，就可以將u0的顆粒去除。也即總容積可減少到原來的1/3。如果池長不變，由于池深為H/3，則水平流速可增加到3v，仍能將沉速為u0的顆粒除去，也即處理能力提高3倍。同時將沉淀池分成n層就可以把處理能力提高n倍。

工作原理

斜管（板）沉淀器，是在泥渣懸浮層上當安裝傾角60度的斜管組建，便原水中的懸浮物，固體物或經投加混凝劑后形成的絮體礬花，在斜管底側表面積積聚成薄泥層，依靠重力作用滑會泥渣懸浮層，而沉入集泥斗，由排泥管排入污泥池另行處理或綜合利用，上清液逐漸上升至集水槽逐漸排出、可直接排放或回用。

設計參數

(1)斜板（管）之間間距一般不小于50mm，斜板（管）長一般在1.0-1.2m左右；

(2) 斜板的上層應有0.5-1.0m的水深，底部緩沖層高度為1.0m。斜板（管）下為廢水分布區，一般高度不小于0.5m，布水區下部為污泥區；

(3) 池出水一般采用多排孔管或集水槽集水，孔眼應在水面以下2cm處，防止漂浮物被帶走；

(4) 廢水在斜管內流速視不同廢水而定，如處理生活污水，流速為3-5mm/s。

(5)斜板(管)與水平面呈60°角，斜板凈距(或斜管孔徑)一般為25～80mm

斜管（斜板）沉淀池特點：

1、運行穩定，容易操作，動力少，節約能源。

2、占地少，投資省，上馬快，效率高。

3、結構簡單無易損件，經久耐用減少維修。

4、斜管傾角一般60°，根據需要可制成50°、55°等。

5、適應性強，抗沖擊負荷大能適應不同水質的處理工藝。

6、當斜管長度為一米時，有效負荷按2~8m3/m2設計。

7、填料是六角蜂窩狀斜管填料材質有聚丙烯、玻璃鋼、不銹鋼等。

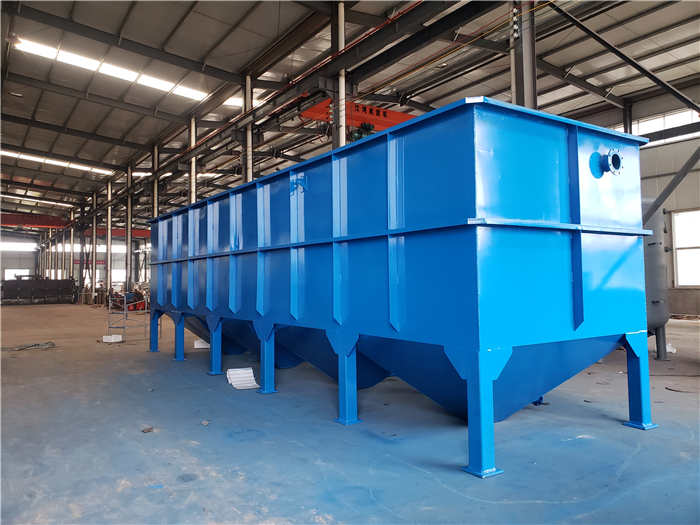

設備材質：

  該設備材質普遍為鋼結構或不銹鋼材質，特殊腐蝕性水質時可襯玻璃鋼或襯塑、襯膠材質，斜管填料采用玻璃鋼或PP蜂窩斜管填料，傾角為60度，斜長1米，內切圓直徑25毫米~80毫米，以達到理想沉淀效果。根據原廢水試驗數據來設計不同流量的斜管沉淀器。

實驗表明，特殊水質可以根據投加絮凝藥劑增加沉淀效果。
